La mise à niveau vers une télécommande à joystick proportionnel a un impact direct sur la précision du positionnement de la charge, la sécurité de l"opérateur et les temps de cycle. Le déplacement de matériaux lourds nécessite plus que des commandes directionnelles de base ; cela demande une fluidité absolue dans l’air. Contrairement aux pendentifs à bouton-poussoir de base, les contrôleurs proportionnels nécessitent un alignement minutieux avec le système hydraulique, l"infrastructure électrique et l"environnement opérationnel de votre grue. Un système mal adapté provoque des mouvements saccadés, risquant de graves accidents et un balancement dangereux de la charge. Nous comprenons à quel point le choix du matériel peut être écrasant face à des spécifications techniques complexes. Ce guide fournit un cadre d"évaluation technique pour sélectionner le bon système sans trop dépenser en fonctionnalités inutiles. Vous découvrirez exactement comment faire correspondre les sorties de signal, vérifier les cotes de sécurité critiques et choisir la technologie d"émetteur optimale pour vos ascenseurs.
La précision dicte le matériel : faites correspondre exactement la sortie du joystick (tension, PWM ou bus CAN) avec les valves de commande directionnelles proportionnelles de votre grue.
L"environnement détermine la fréquence : sélectionnez un émetteur-récepteur sans fil avec spectre étalé à sauts de fréquence (FHSS) pour contourner les interférences RF industrielles lourdes.
La durabilité nécessite des détails : imposez des capteurs à effet Hall plutôt que des potentiomètres mécaniques pour éviter les zones mortes et l"usure physique du contrôleur à joystick industriel.
La conformité n"est pas négociable : vérifiez les certifications ISO 13849-1 (PL) ou CEI 62061 (SIL) pour les circuits d"arrêt d"urgence (E-Stop).
Vous devez commencer par analyser votre classe de machine spécifique. Différentes machines de levage nécessitent des priorités d'interface totalement différentes. Par exemple, la télécommande d’une grue à tour fonctionne exclusivement à l’extérieur. Cette configuration nécessite une portée de signal extrême et une protection agressive contre la pluie, le brouillard salin et la dégradation par les UV. Les ponts roulants ou ponts roulants fonctionnent à l'intérieur. Ils sont confrontés à un ensemble de défis totalement différents. Les usines créent de fortes interférences radio. Les poutres en acier renvoient les signaux de manière aléatoire. Vous avez également fréquemment besoin de capacités de synchronisation multi-palans pour les ascenseurs intérieurs tandem.
Chaque industrie déplace les charges différemment. Définissez votre besoin spécifique de réglages à micro-vitesse. Le placement d"un assemblage fragile nécessite des mouvements de quelques centimètres pour éviter d"écraser les composants. Le coulage du béton nécessite un contrôle constant et prévisible des fluides pour éviter les éclaboussures. Les ascenseurs aveugles représentent le défi ultime. L"opérateur s"appuie entièrement sur un observateur. Ils ont besoin d’un système capable de traduire les petites secousses des aiguilles en mouvements de levage incroyablement lents et délibérés. Une véritable signalisation proportionnelle rend ces micro-ajustements possibles.

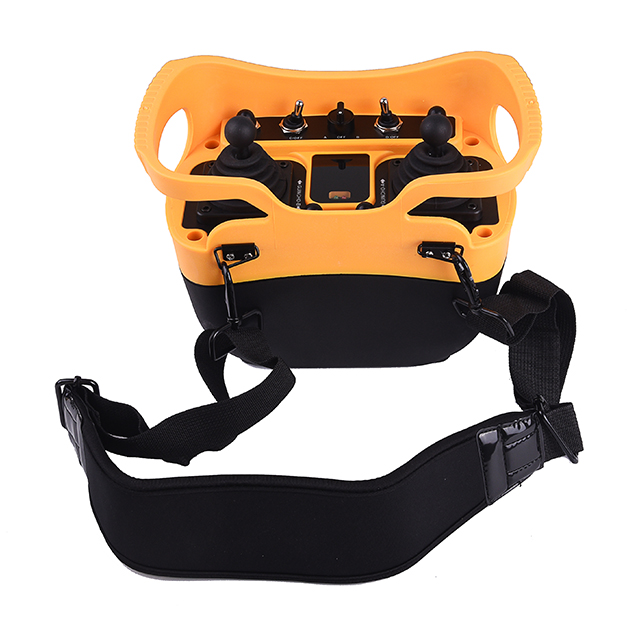

Déterminez où vos opérateurs doivent se tenir pendant un quart de travail typique. Ils ont besoin d’une ligne de vue optimale pour chaque ascenseur. Restreindre leurs mouvements réduit les marges de sécurité. L’ergonomie joue ici un rôle majeur. Une télécommande de style « ventre » répartit le poids sur les épaules et les hanches. Cette conception évite une fatigue grave du bas du dos et du cou pendant les quarts de travail de dix heures. Considérez le fardeau physique que votre équipe porte quotidiennement.
Vérifiez votre espace de travail physique pour détecter les angles morts des signaux.
Observez vos opérateurs pour tracer leurs parcours quotidiens.
Documentez les niveaux d’exposition aux intempéries spécifiques pour tous les équipements extérieurs.
Mesurez chaque semaine les charges les plus lourdes et les plus délicates manipulées.
Les contrôleurs pas à pas de base reposent sur des engrenages de vitesse distincts. Vous appuyez sur un bouton pour la vitesse un, la vitesse deux ou la vitesse trois. Cela crée des transitions difficiles. La véritable commande proportionnelle de la grue permet des vitesses variables infinies et sans étapes, basées strictement sur l'angle de déflexion du joystick. Pousser le bâton fait légèrement ramper le palan. Le pousser davantage accélère la charge en douceur. Cette fluidité élimine le balancement de la charge pendulaire. Il évite également les chocs hydrauliques violents. Les chocs hydrauliques endommagent les joints coûteux et les parois des cylindres au fil du temps.
Les capteurs internes définissent la précision à long terme. Les potentiomètres traditionnels utilisent des racleurs mécaniques glissant sur des pistes en carbone. Ils s’usent physiquement. La pénétration de poussière ruine leur précision. Ils finissent par développer des « zones mortes » dangereuses où le mouvement du joystick ne produit aucun résultat. Les capteurs à effet Hall offrent une alternative moderne. Ils utilisent des champs magnétiques pour détecter les changements de position. Ils ne comportent aucun point de contact mécanique. Cette conception sans contact les rend très durables et insensibles à la poussière ou à l"humidité.
Fonctionnalité | Capteurs à effet Hall | Potentiomètres mécaniques |
|---|---|---|
Méthode de fonctionnement | Champs magnétiques sans contact | Essuie-glaces coulissants physiques |
Durabilité | Extrêmement élevé (millions de cycles) | Modéré (sujet à l"usure par friction) |
Zones mortes | Se produit rarement | Se développer au fil du temps |
Résistance environnementale | Excellent (immunisé contre la poussière) | Mauvais (vulnérable à la pénétration de saletés) |
Vous ne pouvez pas acheter une télécommande uniquement en fonction de sa conception physique. Le contrôleur doit émettre le signal électrique spécifique requis par votre machine. Vous devez adapter parfaitement le transmetteur à votre automate ou à vos vannes hydrauliques. Les signaux industriels typiques incluent la tension analogique (0-10 V), les boucles de courant (4-20 mA), les protocoles numériques CANopen ou le PWM direct (modulation de largeur d'impulsion). Une configuration de grue télécommandée à joystick proportionnel correctement configurée repose entièrement sur cette poignée de main de signal. Fournir 0-10 V à une vanne en attente de PWM entraîne une panne totale du système.
Établissez des exigences strictes en matière de gamme de base avant d’acheter. Évaluez si votre installation a besoin d’une couverture de 100 mètres ou si elle dépasse 300 mètres pour les cours extérieures. Les spécifications de gamme ne veulent rien dire sans une faible latence. La latence représente le délai entre le mouvement de votre main et la réponse de la grue. Les seuils de latence acceptables sont inférieurs à 50 millisecondes. Les temps de réponse inférieurs à 50 millisecondes semblent instantanés. Une latence élevée amène les opérateurs à corriger excessivement les mouvements, créant ainsi des balancements dangereux.
Les zones industrielles modernes débordent de bruits invisibles. Les usines abritent des dizaines de routeurs Wi-Fi. Les machines lourdes génèrent des champs électromagnétiques. Les structures en acier denses font rebondir les ondes radio de manière imprévisible. Vous avez besoin de la technologie FHSS (Frequency Hopping Spread Spectrum). FHSS parcourt des dizaines de chaînes radio plusieurs fois par seconde. S"il rencontre un canal bloqué, il passe simplement à un canal libre. Ce changement dynamique garantit une communication ininterrompue.
Les émetteurs sont confrontés à des conditions brutales. Les chariots élévateurs les écrasent. Ils tombent des podiums élevés. Lorsqu’un émetteur tombe en panne, les coûts liés aux temps d’arrêt augmentent rapidement. Évaluez la facilité de remplacer une unité cassée. Les systèmes modernes utilisent des clés électroniques ou des cartes à puce RFID. Il vous suffit de brancher l'ancienne carte dans une nouvelle boîte ventrale. Il se synchronise instantanément. Vous n'avez jamais besoin de grimper et de reprogrammer manuellement le récepteur émetteur sans fil monté sur la grue . Cette redondance plug-and-play permet d'économiser des heures de travail de maintenance.
Ignorer les bandes Wi-Fi d"usine existantes lors de la sélection de la fréquence.
Acheter un système sans fonction de saut de chaîne automatique.
Ne pas garder un émetteur de secours pré-appairé au sol.
Vous devez effectuer un audit approfondi de vos vannes existantes. De nombreuses machines plus anciennes utilisent des bobines marche/arrêt standard. Ces vannes de base s"ouvrent simplement complètement ou se ferment hermétiquement. Ils ne peuvent pas moduler le débit de fluide. La mise à niveau nécessite un matériel électro-hydraulique spécifique. Vous avez besoin de vannes proportionnelles monobloc ou sectionnelles compatibles. Les vannes sectionnelles vous permettent d"empiler plusieurs tranches de contrôle ensemble. Ils offrent une grande modularité pour les configurations de levage complexes.
La modernisation d"une ancienne grue purement mécanique nécessite de la patience et les bonnes pièces. Vous ne pouvez pas connecter un récepteur numérique directement aux leviers manuels. Vous devez installer des modules d"interface électro-hydrauliques. Ces collecteurs de conversion acceptent les signaux numériques et les traduisent en pression de pilotage hydraulique. Cette pression pilote décale les tiroirs directionnels principaux. Budget en conséquence pour ces blocs de conversion hydrauliques. Ils coûtent souvent autant que l’électronique.
Ne faites jamais de compromis sur les boîtiers physiques. L"unité de réception vit sur le pont roulant. Il est exposé à la graisse, à une chaleur extrême et à de fortes vibrations. Exigez des indices environnementaux IP65 ou IP66. Ces indices garantissent une protection contre les jets d’eau à haute pression et les poussières microscopiques. Exigez des faisceaux de câbles standardisés. Les harnais pré-câblés à code couleur éliminent les approximations. Ils accélèrent l’intégration en toute sécurité. L"utilisation de la technologie CAN-bus simplifie encore davantage les choses, en réduisant les faisceaux de fils épais à seulement quatre câbles essentiels.
Les normes de sécurité de l’industrie constituent votre protection ultime contre la responsabilité et les accidents. Ne faites jamais confiance aux affirmations non vérifiées. Recherchez des cotes de sécurité certifiées de manière indépendante. La fonction d"arrêt d"urgence (E-stop) représente votre bouée de sauvetage critique. Il doit répondre aux classifications PL-d ou PL-e selon la norme ISO 13849-1. Vous pouvez également vérifier la conformité SIL 3 selon la norme CEI 62061. Ces cadres imposent une surveillance croisée à double relais. Si un relais de sécurité tombe en panne, le relais de secours coupe instantanément l"alimentation.
La sécurité passive repose sur l"opérateur. La sécurité active intervient automatiquement. Exigez des interrupteurs « homme mort ». Ceux-ci nécessitent une pression continue et délibérée pour fonctionner. Si l"opérateur s"évanouit, la machine s"arrête immédiatement. Les capteurs d"inclinaison et de chute offrent une protection cruciale. Si l"opérateur trébuche et laisse tomber le contrôleur, l"accéléromètre interne détecte la chute. Il coupe automatiquement l"alimentation avant que la télécommande ne touche le sol. Les arrêts automatiques hors de portée empêchent les charges « emballées » lorsque le signal se dégrade.
Des boîtiers en plastique fragiles se brisent dans les aciéries. Spécifiez des enceintes renforcées en fibre de verre. Ils absorbent les chocs violents sans se fissurer. Le contrôleur de joystick industriel doit survivre aux rudes abus quotidiens. Faites attention au retour tactile. Les opérateurs portent des gants de sécurité en cuir épais. Ils doivent ressentir des « clics » et une résistance positifs lors du déplacement des bâtons. Si les commandes semblent molles, les opérateurs perdent leur conscience spatiale.
La chimie de la batterie dicte votre rythme opérationnel quotidien. Les anciennes batteries NiMH souffrent d"effets de mémoire. Ils se dégradent rapidement s’ils sont mal chargés. Les batteries lithium-ion offrent des performances supérieures. Ils tiennent leur charge plus longtemps et pèsent moins. Recherchez des modèles de batteries remplaçables à chaud. Les opérateurs peuvent échanger un pack mort en quelques secondes sans mettre la grue hors tension. Visez des durées de fonctionnement continu supérieures à 20 heures par charge. Cela garantit une couverture ininterrompue sur des équipes doubles.
Choisir la bonne interface va bien au-delà de la comparaison des étiquettes de prix. Le bon choix équilibre parfaitement la compatibilité des vannes de précision et la survie dans un environnement robuste. Un système proportionnel change fondamentalement la façon dont votre équipe déplace des matériaux lourds, à condition qu"il s"intègre proprement à l"architecture unique de votre machine. Commencez votre processus de sélection méthodiquement.
Commencez toujours par vérifier les vannes hydrauliques et la logique PLC actuelles de la grue avant de regarder les marques de transmetteurs. Comprenez le paysage des fréquences radio de votre usine. Donnez la priorité aux certifications de sécurité indépendantes plutôt qu’aux allégations marketing tape-à-l’œil. Suivez ces prochaines étapes cruciales pour finaliser votre mise à niveau :
Consultez un intégrateur de systèmes qualifié pour vérifier la correspondance de la sortie du signal.
Demandez des fiches techniques détaillées pour confirmer que les chiffres de latence restent inférieurs à 50 millisecondes.
Évaluez les dessins CAO pour planifier des emplacements de montage de récepteurs sécurisés et isolés des vibrations.
Testez le poids physique et ergonomique de la boîte ventrale pour éviter la fatigue de l"opérateur.
R : Non. Vous devez installer des vannes proportionnelles électrohydrauliques ou un collecteur de conversion pour utiliser les signaux proportionnels. Les bobines marche/arrêt standard s"ouvrent ou se ferment uniquement entièrement. Ils ne peuvent pas moduler le débit de fluide pour des vitesses variables.
R : Les systèmes industriels de qualité fonctionnent avec un décalage perceptible proche de zéro, généralement compris entre 15 et 40 millisecondes. Cela garantit que la charge réagit instantanément aux mouvements de votre main. Une latence élevée provoque une correction excessive et des effets de pendule dangereux.
R : Utilisez des systèmes avec gestion automatique des fréquences et codes d"identification uniques (adressage supérieur à 16 bits) pour garantir que les émetteurs ne parlent qu"à leurs récepteurs couplés. La technologie FHSS (Frequency Hopping Spread Spectrum) évite activement les canaux encombrés.
