La transition des commandes suspendues câblées aux systèmes sans fil introduit d’énormes flexibilités opérationnelles. Cela modifie fondamentalement le profil de sécurité et de conformité des opérations de levage de charges lourdes. Les installations ne relient plus les opérateurs directement aux charges actives. S"appuyer sur des systèmes connectés obsolètes crée des risques de trébuchement persistants. Cela limite considérablement les points de vue visuels. Les gestionnaires d’installations et les ingénieurs en automatisation sont confrontés à une pression constante. Ils doivent améliorer simultanément le débit et la sécurité des travailleurs. Vous devez comprendre le mécanisme exact d"une configuration sans fil avant de commencer le processus d"approvisionnement. Ce guide détaille l"architecture technique sous-jacente de ces systèmes automatisés. Nous explorons les principaux critères d’évaluation pour sélectionner un équipement fiable. Vous découvrirez également les réalités pratiques de mise en œuvre pour la mise à niveau vers des configurations sans fil de qualité industrielle.

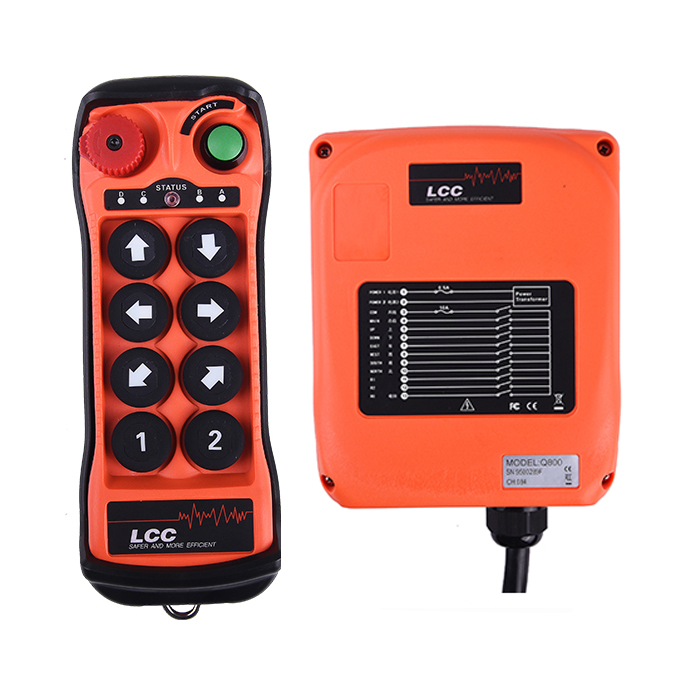

Architecture du système : le contrôle sans fil repose sur un système de télécommande émetteur-récepteur couplé , utilisant des codes de sécurité uniques pour empêcher les interférences et les opérations non autorisées.
La sécurité plutôt que la commodité : le principal facteur d'adoption est le positionnement de l'opérateur, qui permet au personnel de gérer les charges depuis des points d'observation sûrs en dehors de la zone de largage.
Critères d'évaluation : les environnements industriels nécessitent des mesures de conformité spécifiques, notamment des boîtiers NEMA/IP, une technologie de saut de fréquence et des relais d'arrêt d'urgence certifiés (E-Stop) (classifications SIL/PL).
Réalité de mise en œuvre : La modernisation nécessite une cartographie électrique minutieuse des contacteurs ou des entraînements à fréquence variable (VFD) existants et doit tenir compte des interférences RF environnementales.
Un émetteur radio industriel communique en utilisant des bandes RF sécurisées et localisées. Les fréquences courantes incluent 433 MHz, 900 MHz ou 2,4 GHz. La bande 433 MHz excelle dans les environnements en acier lourd car les longues longueurs d'onde pénètrent facilement les obstacles physiques. La bande 2,4 GHz gère parfaitement des volumes de données plus élevés pour les affichages de diagnostic complexes. La sécurité reste primordiale dans ces configurations. Les fabricants attribuent des codes d'identification uniques à chaque appareil couplé. Cet adressage empêche plusieurs contrôleurs situés dans la même usine d'interférer. Si deux opérateurs appuient simultanément sur un bouton, les codes uniques garantissent que chaque récepteur ne traite que son signal apparié. Cela élimine entièrement les interférences dangereuses lors du levage de charges lourdes.
Le récepteur stationnaire se monte directement à l’intérieur ou à côté du panneau de commande principal du treuil. Il traduit les signaux RF entrants en sorties électriques physiques. Le circuit imprimé interne contient plusieurs relais mécaniques ou statiques. Lorsque vous appuyez sur un bouton, le récepteur ferme un relais spécifique. Celui-ci envoie la tension directement aux contacteurs du moteur ou aux automates programmables (PLC). Les contacteurs plus anciens consomment souvent des courants élevés. Vous devez vérifier l'intensité nominale du relais avant l'installation. L’intégration d’une fiable télécommande émetteur-récepteur garantit une communication transparente entre les intentions de l’opérateur et les actions mécaniques.
Les systèmes sans fil modernes reposent sur un processus continu de « poignée de main ». L"émetteur diffuse un signal d"interrogation en arrière-plan plusieurs fois par seconde. Le récepteur écoute constamment ce battement de cœur spécifique. La latence reste presque indétectable pour l"opérateur humain. Les millisecondes comptent lors des opérations de levage aérien. Si le récepteur perd ce signal de fond ne serait-ce que pendant une fraction de seconde, le système passe par défaut à un état sûr. Les relais s"ouvrent automatiquement. L"alimentation du moteur est immédiatement coupée. Les freins mécaniques s"enclenchent instantanément. Ce mécanisme de surveillance protège le personnel si l"opérateur laisse tomber le contrôleur ou s"il s"éloigne de sa portée.
Tableau de comparaison de l"architecture du système | |||
Bande de fréquence | Pénétration d"obstacles | Capacité de données | Environnement idéal |
|---|---|---|---|
433 MHz | Haut | Faible | Aciéries, installations en béton dense |
900 MHz | Moyen | Moyen | Fabrication générale, cours extérieures |
2,4 GHz | Faible | Haut | Automatisation avancée, configurations de retour visuel |
Les pendentifs câblés restreignent considérablement les mouvements. Les opérateurs doivent suivre la charge de près. Les câbles s’accrochent fréquemment aux machines ou aux stocks à proximité. Cela crée des risques de trébuchement immédiats. Des étirements répétés brisent le câblage interne en cuivre. Les équipes de maintenance passent des heures à réparer les câbles suspendus cassés. La mise à niveau vers une commande de treuil sans fil élimine ces attaches physiques. Les sols des installations restent à l’écart des cordons qui traînent. Les travailleurs subissent moins de contraintes physiques. L'élimination du câble supprime entièrement un point commun de défaillance mécanique. La disponibilité de la machine augmente considérablement lorsque les câbles cessent de se rompre lors d'opérations critiques.
La sécurité s"améliore considérablement lorsque les opérateurs se déplacent librement. Les câbles suspendus standard de 10 pieds forcent les travailleurs à s"approcher dangereusement des zones de largage actives. Une charge oscillante présente un risque de choc important. Les systèmes sans fil permettent un positionnement dynamique. Les opérateurs se tiennent à un angle sûr de 45 degrés par rapport au gréement. Ils évitent facilement les angles morts causés par les grosses machines. Ils peuvent faire le tour complet de la charge pour vérifier les dégagements avant de la soulever. Cette ligne de vue optimale évite les collisions. Il protège les stocks coûteux. Plus important encore, cela maintient le personnel humain hors de la zone dangereuse.
Les configurations avancées exploitent des émetteurs uniques pour gérer plusieurs systèmes de treuil en toute sécurité. C"est ce qu"on appelle souvent la capacité de tangage et de capture. Un opérateur bascule de manière transparente entre les différents ponts roulants. L"industrie lourde en dépend pour les ascenseurs tandem complexes.
L’opérateur A guide solidement la charge depuis la zone de levage initiale.
L"opérateur A libère le contrôle du palan à mi-chemin dans l"installation.
Le système nécessite un protocole d"acceptation délibéré.
L"opérateur B prend le contrôle pour guider la charge vers la zone de largage finale.
Cette approche synchronisée évite les problèmes de communication. Il accélère les transferts de matériaux sur de longues distances à travers d’immenses usines.
Les usines génèrent d’énormes quantités de bruit électromagnétique. Les postes de soudage et les gros moteurs perturbent les signaux radio standards. Vous devez rechercher la technologie FHSS (Frequency Hopping Spread Spectrum). Une télécommande industrielle utilisant FHSS change constamment de canal de transmission. Il saute sur des dizaines de fréquences chaque seconde. Si un canal subit du bruit, le signal devient instantanément clair. Ce changement dynamique contourne complètement les interférences RF localisées. Les modèles standard à fréquence fixe ont du mal à fonctionner dans ces environnements difficiles. FHSS garantit une exécution ininterrompue des commandes.
Les outils industriels subissent des traitements sévères. Les évaluateurs doivent donner la priorité aux classifications environnementales NEMA 4 ou IP65. Ces certifications garantissent une protection contre la pénétration de poussières fines. Ils résistent aux jets d’eau directs à basse pression lors des lavages. Les matériaux du boîtier dictent également la durée de vie. Évitez les plastiques bon marché. Spécifiez des boîtiers en nylon renforcé de fibre de verre. Ce matériau composite résiste à l"éclatement en cas de chute sur le béton. Il résiste également à l"exposition aux produits chimiques provenant des fluides hydrauliques ou des solvants de nettoyage. Des boîtiers solides protègent les circuits imprimés internes des dommages physiques catastrophiques.
Le confort de l’opérateur influence directement la sécurité. Les gants de travail lourds rendent les boutons plats standards difficiles à sentir. Les contrôleurs doivent utiliser des boutons-poussoirs tactiles surélevés ou des joysticks étagés. Les boutons-poussoirs à deux niveaux permettent un contrôle précis de la vitesse. La première étape engage une vitesse lente. La deuxième étape active la pleine vitesse du moteur. Le retour de vibration haptique fournit une confirmation physique des commandes. Des indicateurs LED lumineux affichent la durée de vie de la batterie et la force du signal. Les opérateurs connaissent l’état du système sans détourner les yeux de la charge en mouvement.
Les certifications de sécurité séparent l’équipement professionnel de l’équipement amateur. Vous devez évaluer rigoureusement le mécanisme d"arrêt d"urgence. L"arrêt d"urgence doit fonctionner indépendamment des circuits de commande standard. Il doit répondre aux normes strictes EN ISO 13849-1. Recherchez les cotes de niveau de performance d ou e (PL d/e). Ces évaluations vérifient les circuits indépendants à double canal. Si un relais de sécurité se ferme, le relais secondaire coupe toujours l"alimentation. Ne faites jamais de compromis sur les mécanismes de sécurité certifiés lorsque vous soulevez des tonnes de matériaux au-dessus de votre tête.
La rénovation nécessite des audits électriques minutieux. Tout d’abord, évaluez l’espace actuel de l’enceinte du treuil. Le nouveau récepteur s’adaptera-t-il physiquement à l’intérieur ? Mesurez soigneusement les dégagements. Ensuite, vérifiez les tensions de commande. Un récepteur standard de télécommande de treuil peut nécessiter 24 V CC, 110 V CA ou 220 V CA. Vous devez faire correspondre l'alimentation du récepteur au transformateur existant. Assurez-vous que les relais internes gèrent les charges inductives générées par les anciens contacteurs mécaniques. Les relais statiques offrent une longue durée de vie mais nécessitent une adaptation minutieuse de la tension. Des tensions incompatibles détruiront instantanément la nouvelle carte réceptrice.
Les armoires de commande en métal épais créent un effet cage de Faraday. Ils piègent les signaux RF et bloquent la communication. N"installez pas l"antenne du récepteur complètement à l"intérieur d"un boîtier en acier scellé. Vous devez monter des antennes externes. Percez un petit trou dans le toit de l"armoire. Fixez l"antenne à l"extérieur à l"aide d"un presse-étoupe résistant aux intempéries. Acheminez soigneusement le câble coaxial jusqu’au récepteur. Évitez de faire passer les câbles d’antenne parallèlement aux lignes électriques à haute tension. La haute tension induit du bruit directement dans le câble coaxial de l"antenne. Un placement approprié maximise la plage de fonctionnement et élimine les zones mortes du signal.
Les mises à niveau technologiques nécessitent de gérer l’élément humain. Une télécommande radio industrielle introduit de nouveaux protocoles quotidiens. Les installations doivent mettre à jour immédiatement les manuels de sécurité. Énoncez des règles strictes pour le stockage des émetteurs.
Meilleure pratique : rangez les émetteurs dans des supports de chargement verrouillés lorsqu'ils ne sont pas activement soulevés.
Meilleure pratique : Émettez des codes d'accès individuels au personnel autorisé uniquement.
Erreur courante : laisser les émetteurs posés sur des tableaux de bord inégaux de chariot élévateur.
Erreur courante : ne pas tester le bouton d'arrêt d'urgence avant de commencer un nouveau quart de travail.
Une formation proactive évite les actionnements accidentels et prolonge la durée de vie du matériel.
Les plateformes de commerce électronique regorgent de composants bon marché et destinés au grand public. De nombreux contrôleurs de treuil tout-terrain ne disposent pas de sécurités de base. Ils utilisent des fréquences monocanal. Ils utilisent des boîtiers en plastique bon marché. Ils ne proposent pas d"interrogation continue. L’utilisation de ces unités pour des applications industrielles lourdes invite au désastre. Un relais bloqué sur un appareil bon marché maintient le treuil en mouvement même après avoir relâché le bouton. Les modèles industriels intègrent une architecture redondante. Deux microprocesseurs se surveillent en permanence. S"ils détectent une anomalie, ils déclenchent un arrêt immédiat. Ne lésinez jamais sur les commandes de levage aérien.
Évaluez les fournisseurs en fonction de leur évolutivité à long terme. Le coût unitaire initial compte moins que le support à vie. Vous avez besoin d’une disponibilité garantie pour les pièces de rechange. Les boutons s"usent après des millions de cycles. Les batteries se dégradent au fil des années de charge. Un fournisseur fiable fournit des schémas de câblage transparents. Ils offrent une assistance technique locale pour un dépannage rapide. Remplacer un joystick cassé devrait prendre quelques minutes, et non des semaines. Choisissez des partenaires de fabrication qui traitent les contrôles comme une infrastructure de sécurité critique plutôt que comme des appareils électroniques jetables.
Organisez vos exigences techniques avant de demander des devis aux fournisseurs. Utilisez cette liste de contrôle pour définir les besoins exacts du système.
Comptez le nombre exact de mouvements requis (par exemple, palan haut/bas, chariot gauche/droite).
Identifiez toutes les fonctions auxiliaires nécessaires (par exemple, sirènes d"avertissement, projecteurs).
Documentez les risques environnementaux spécifiques (par exemple, poussière fine, forte humidité, chaleur extrême).
Mesurez l’espace existant du panneau de commande pour l’installation du nouveau récepteur.
Confirmez la tension de commande requise pour l’intégration.
Une documentation claire garantit que les fournisseurs recommandent la configuration matérielle correcte dès la première tentative.
Passer à une configuration de contrôle sans fil n’est pas seulement une mise à niveau périphérique. Il représente une modernisation totale de l’infrastructure de sécurité et de contrôle de votre machine. Le retrait de l"attache physique protège les opérateurs des zones de largage dangereuses. Cela évite également les temps d’arrêt coûteux causés par des câbles accrochés. Un approvisionnement réussi équilibre des certifications de sécurité rigoureuses et des performances RF fiables. Ne faites jamais de compromis sur la fiabilité d’E-Stop ou la durabilité environnementale. Consultez un spécialiste de l’intégration dès aujourd’hui. Demandez un audit technique complet de vos systèmes de levage actuels pour démarrer le processus de modernisation en toute sécurité.
R : Cela varie généralement de 300 à 1 000 pieds selon la fréquence et l"environnement. Cependant, les meilleures pratiques imposent d’opérer uniquement dans un champ de vision dégagé de la charge. Les opérateurs doivent toujours voir clairement le gréement et la trajectoire de déplacement.
R : Les systèmes industriels utilisent des bandes RF exclusives et une technologie de saut de fréquence. Ils contournent entièrement les interférences Wi-Fi standard de 2,4 GHz. Cela garantit une communication dédiée et ininterrompue entre l’émetteur et le récepteur.
R : Oui. Le récepteur est installé en tandem avec ou à la place des terminaux suspendus câblés. Un commutateur de transfert de dérivation peut également être installé. Cela permet aux deux méthodes de fonctionner si une redondance manuelle est requise.
R : Les systèmes industriels sont infaillibles. Si le récepteur cesse de détecter le signal continu actif en raison d"une panne de batterie, il déclenche immédiatement les relais. Cela arrête tout mouvement du treuil et engage instantanément les freins mécaniques.
