La mise à niveau ou le remplacement d"une télécommande de pont roulant nécessite un équilibre entre la sécurité de l"opérateur, la précision de la charge et une conformité stricte aux réalités d"intégration. Les installations manipulant de lourdes charges ne peuvent pas se permettre des pannes d’équipement. Le passage des pendentifs câblés aux systèmes sans fil introduit des critères d"évaluation entièrement nouveaux. Vous devez spécifiquement examiner la fiabilité du signal, la durabilité environnementale et les certifications de sécurité. Les opérateurs s"appuient sur une communication parfaite entre le combiné et le pont. Un signal intermittent peut provoquer des arrêts brusques ou des balancements de charge dangereux. Pour éviter des temps d"arrêt coûteux ou des risques de sécurité inacceptables, une évaluation complète doit aller bien au-delà de la fonctionnalité de base des boutons. Vous devez examiner attentivement l’ensemble de l’architecture du système. Une analyse approfondie évite les angles morts opérationnels. Nous explorerons les composants critiques que vous devriez évaluer. Vous apprendrez à identifier une fiabilité de niveau industriel et à vous assurer que votre prochaine mise à niveau répond à toutes les normes de sécurité nécessaires.
Un système complet doit inclure un émetteur radio industriel durci et un récepteur de grue sans fil solidement intégré..
Les protocoles vérifiés de contrôle de sécurité des grues , en particulier les arrêts d'urgence redondants et les cotes de sécurité SIL/PL, sont obligatoires pour la conformité OSHA/ASME.
Les indices environnementaux (IP65/IP67) et les capacités de gestion des fréquences sont les principaux différenciateurs entre les unités grand public et industrielles.
Le succès de la mise en œuvre dépend fortement de la compatibilité des palans existants, de la cartographie des fréquences des installations et de la formation des opérateurs.
Les commandes suspendues câblées traditionnelles forcent les opérateurs dans des positions dangereuses. Ils doivent marcher dangereusement à proximité de charges lourdes suspendues. Cette proximité introduit de graves risques de trébuchement à travers l’étage de l’installation. Le déplacement de matériaux lourds nécessite une concentration intense. Les câbles suspendus emmêlés détournent l"attention des opérateurs de la charge réelle. Les câbles limitent également la mobilité autour des obstacles importants. Ce mouvement restreint conduit souvent à des angles de vision sous-optimaux pendant les phases de levage critiques.
Une correctement intégrée télécommande de pont roulant résout ces défis spatiaux. Cela amène l’opérateur à un point de vue sûr. Les opérateurs bénéficient d'une vue complète de la zone de levage. Ils y parviennent sans sacrifier la précision du positionnement des macro ou micro-charges. La précision reste primordiale lors de manœuvres complexes. Les configurations sans fil de qualité reproduisent exactement la réactivité d’une connexion câblée. Ils offrent des temps de réaction immédiats pour les ajustements de vitesse variables.
Même si les systèmes sans fil éliminent les problèmes de câbles, ils introduisent de nouvelles réalités opérationnelles. Les établissements doivent reconnaître ces différences dès le début. Vous pouvez facilement améliorer la visibilité directe. Cependant, vous êtes désormais confronté à des exigences en matière de gestion active de la batterie. L"intégrité du signal devient une priorité quotidienne. Les systèmes radio nécessitent des protocoles de stockage et de chargement disciplinés. Les signaux radio non gérés peuvent subir des interférences provenant des machines adjacentes. Une transition réussie nécessite une mise à niveau du matériel et des habitudes des opérateurs. Vous devez établir des routines d’inspection quotidiennes claires pour maintenir une fiabilité maximale.

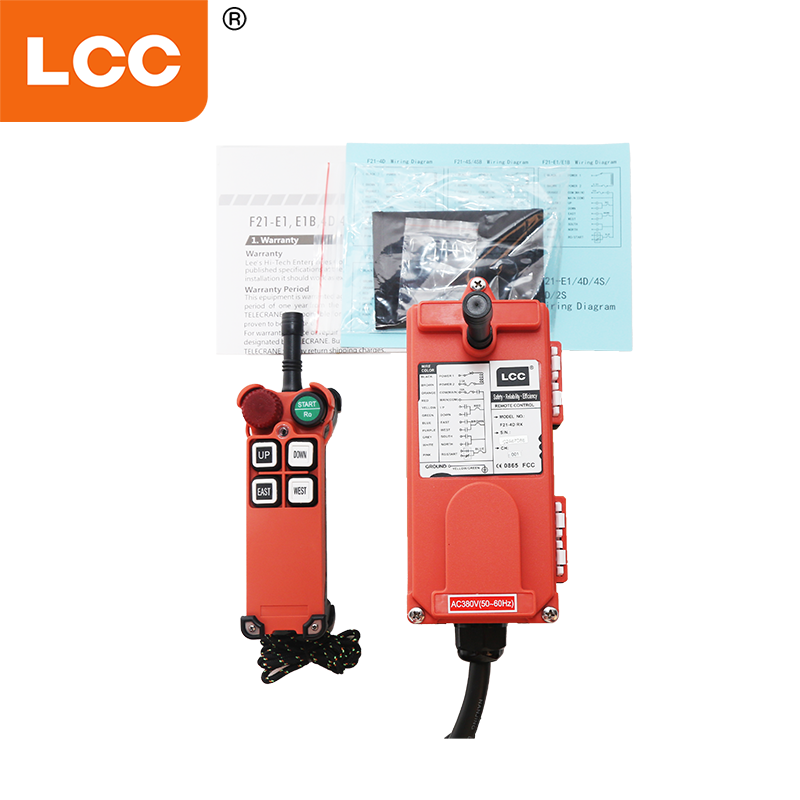

L'unité portative fait office d'interface principale. Un émetteur radio industriel authentique dicte l’efficacité de l’opérateur. La disposition des boutons et du joystick nécessite une évaluation minutieuse. Les installations utilisant des palans à vitesse variable débattent souvent entre les boutons-poussoirs à une ou deux étapes. Les boutons à deux étapes permettent aux opérateurs d'engager initialement une vitesse lente. Une pression supplémentaire engage la vitesse élevée. Ce contrôle tactile est essentiel pour un placement précis de la charge. Les joysticks offrent un contrôle proportionnel pour les ponts roulants multiaxes très complexes.
La gestion de l’énergie influence fortement les opérations quotidiennes. Vous devez définir des attentes réalistes en matière de durée de vie de la batterie. Les opérations industrielles standard exigent des équipes ininterrompues. Les unités doivent être équipées de blocs-batteries remplaçables à chaud. Cette conception permet aux opérateurs de remplacer instantanément les batteries épuisées. La logistique des bornes de recharge nécessite une planification stratégique. Placez les chargeurs dans des endroits accessibles et secs, loin des zones d"impact direct.
L"ergonomie joue un rôle majeur dans la réduction de la fatigue. Les gants industriels lourds compliquent la manipulation des appareils. Un émetteur bien conçu fournit un retour tactique distinct. Les opérateurs doivent sentir le bouton s"enclencher à travers un épais équipement de protection. La répartition du poids est importante pendant les longs quarts de travail. Les unités très lourdes provoquent une tension au poignet. Les conceptions équilibrées garantissent le confort des opérateurs et leur concentration sur la charge.
L'unité montée sur la machine gère les commandes d'exécution réelles. Un récepteur de grue sans fil robuste traduit les signaux radio en actions mécaniques physiques. La durabilité du relais détermine la durée de vie de ce composant. Les grues industrielles exécutent quotidiennement des milliers de commandes de commutation rapides. Les récepteurs ont besoin de composants de commutation de relais à cycle élevé. Un montage résistant aux chocs protège ces cartes internes délicates. Les fortes vibrations du pont détruiront rapidement les supports rigides.
Le placement de l"antenne affecte directement la force du signal. L’agencement des installations dicte souvent la meilleure approche. Les antennes internes protègent le matériel des coups physiques. Cependant, les antennes externes offrent une portée supérieure. Les risques élevés d’obstruction du signal nécessitent des solutions externes. Les poutres en acier et les murs en béton dégradent considérablement les performances internes de l"antenne.
Les capacités de diagnostic accélèrent les routines de maintenance. Un dépannage rapide évite les temps d’arrêt prolongés. Les récepteurs de qualité disposent d"indicateurs d"état LED externes. Certains modèles avancés incluent des affichages numériques. Les équipes de maintenance peuvent identifier instantanément les défauts de communication. Ils peuvent faire la distinction entre des problèmes d"alimentation, une perte de signal ou des pannes de relais internes. Cette visibilité élimine les incertitudes lors des réparations d"urgence.
Tableau de spécifications des composants de base
Composant | Fonctionnalité critique | Avantage opérationnel |
|---|---|---|
Boutons de l"émetteur | Retour tactile en deux étapes | Permet un contrôle précis de la vitesse variable tout en portant des gants industriels épais. |
Batterie de l"émetteur | Packs de lithium remplaçables à chaud | Empêche les temps d"arrêt en milieu de travail et garantit un fonctionnement continu. |
Relais récepteurs | Montage amortisseur à cycle élevé | Protège les composants électroniques sensibles des vibrations constantes du pont aérien. |
Antenne Réceptrice | Option de placement externe | Contourne les obstructions physiques des signaux courantes dans les environnements à forte teneur en acier. |
Les mécanismes de sécurité ne peuvent pas s’appuyer sur des canaux opérationnels standards. valide de la sécurité de la grue Un contrôle commence ici. Le système d'arrêt d'urgence doit comporter un canal radio dédié et indépendant. Ce canal existe uniquement pour le relais E-stop. Le mélange de commandes opérationnelles et de signaux d’urgence crée une latence dangereuse. Lorsqu'un opérateur appuie sur le bouton rouge, la grue doit s'arrêter immédiatement. Le retard est inacceptable.
L"interrogation active du « chien de garde » garantit l"intégrité continue du système. Le récepteur attend constamment une impulsion de signal. Il écoute l"émetteur plusieurs fois par seconde. Si le récepteur perd ce signal ne serait-ce que quelques millisecondes, des mesures de protection se déclenchent. La grue doit instantanément passer par défaut à un état d"arrêt sûr. Cela évite les charges incontrôlables en cas de pannes soudaines de batterie ou d"interférences radio.
Comprendre les certifications de sécurité mondiales protège votre installation de toute responsabilité. Le niveau d"intégrité de sécurité (SIL) et le niveau de performance (PL) déterminent la fiabilité du matériel. Les circuits d"arrêt d"urgence industriels nécessitent généralement des certifications SIL 3 ou PL e. Ces évaluations prouvent que le système peut gérer les pannes critiques en toute sécurité. L’électronique grand public n’atteint jamais ces critères rigoureux.
Le respect des normes reconnues est légalement requis. Les installations doivent suivre les directives ASME B30.20. Les normes OSHA 1910.179 dictent les protocoles de levage aérien. Les systèmes conformes intègrent des mécanismes d’avertissement spécifiques. Ils appliquent des séquences de démarrage obligatoires. Les opérateurs doivent faire retentir un klaxon d"avertissement avant d"initier le mouvement du pont. Les unités certifiées intègrent ces séquences dans leur programmation de base.
Les usines modernes fonctionnent dans des environnements de radiofréquences très fréquentés. Un fouillis RF localisé provoque des interruptions de connexion. Le saut de canal automatique (AFA) résout exactement ce problème. Le système surveille en permanence la fréquence active. Il passe automatiquement à un canal propre lors de la détection d"interférences. Les opérateurs ne remarquent jamais le changement. La charge continue de se déplacer en douceur.
Les protocoles d"appairage sécurisés évitent les accidents catastrophiques. Vous ne pouvez pas autoriser la diaphonie entre des grues adjacentes. Des codes d"identification uniques verrouillent un émetteur spécifique sur son récepteur désigné. Les unités avancées utilisent des clés de couplage RFID. Un émetteur ne fera jamais fonctionner accidentellement une grue voisine. Cette relation individuelle stricte permet de conserver un contrôle absolu sur la zone de levage.
Tableau récapitulatif des certifications de sécurité
Norme / Protocole | Description | Pourquoi c"est important |
|---|---|---|
SIL 3 / PLe | Indice d’intégrité de sécurité maximal pour les circuits d’arrêt d’urgence. | Garantit que la grue s"arrêtera en toute sécurité même en cas de panne matérielle totale. |
OSHA 1910.179 | Règlement fédéral sur les ponts roulants et les portiques. | Garantit la conformité légale et protège les installations des amendes réglementaires sévères. |
AFA (saut automatique) | Système de gestion dynamique des fréquences radio. | Empêche les chutes de signal dans les environnements fortement encombrés par des ondes radio concurrentes. |
Les composants industriels sont quotidiennement confrontés à des punitions physiques brutales. Les composants électroniques en plastique standard se fissurent sous cette pression. Les indices de protection contre la pénétration (IP) établissent la base de référence pour la survie. Les installations doivent exiger des indices IP65 ou IP67. Un indice IP65 signifie un boîtier étanche à la poussière et protégé contre les projections d"eau. IP67 ajoute une protection temporaire contre l"immersion. Ces cotes ne sont pas négociables pour les usines de fabrication, les aciéries ou les portiques extérieurs. Les copeaux de métal en suspension dans l"air et l"humidité court-circuiteront instantanément les cartes non protégées.
La résistance aux chocs détermine la viabilité à long terme. Les opérateurs abandonnent inévitablement les unités portables. Les fabricants utilisent des boîtiers en nylon renforcé de fibre de verre pour éviter les bris. Ce matériau fléchit légèrement lors de l"impact. Il absorbe les ondes de choc plutôt que de les transférer aux composants internes. Les unités de qualité affichent des taux de survie élevés pour des hauteurs de chute typiques. Ils survivent régulièrement à des chutes de 1,5 à 2 mètres directement sur des sols en béton.
Les conditions extrêmes nécessitent une tolérance thermique et chimique spécialisée. Les zones des ponts supérieurs retiennent d’énormes quantités de chaleur. Les applications extérieures sont confrontées à des hivers glacials. L’intégrité opérationnelle doit rester stable malgré des températures extrêmes. Des unités fiables fonctionnent parfaitement de -20°C à +70°C. De plus, les opérateurs manipulent fréquemment des appareils recouverts de fluides d’installation. Le boîtier doit résister aux solvants industriels courants, aux huiles hydrauliques et aux produits chimiques de nettoyage agressifs sans se dégrader.
Validation de la protection contre la pénétration : vérifiez l'indice IP65/IP67 pour garantir une défense absolue contre la poussière conductrice et l'humidité.
Survie aux impacts et aux chutes : exigez des tests documentés démontrant que le boîtier peut survivre à des chutes répétées de deux mètres sur du béton solide.
Tolérance thermique et chimique : assurez-vous que les matériaux résistent à la dégradation due aux températures extrêmes d'usine et à l'exposition quotidienne aux lubrifiants industriels.
L’achat de matériel de premier ordre ne résout que la moitié de l’équation. L’intégration de systèmes de commande à distance de ponts roulants nécessite une planification minutieuse. La compatibilité entre la marque et l’héritage présente les plus gros obstacles. Les installations utilisent rarement des équipements entièrement neufs. Vous devez évaluer la manière dont les nouveaux systèmes s'interfacent avec les panneaux existants. Les variateurs de fréquence (VFD) modernes nécessitent des entrées analogiques ou numériques spécifiques. À l’inverse, les anciens palans à contacteurs nécessitent des fermetures à relais simples et robustes. La correspondance des tensions entre le récepteur et le panneau de la grue est essentielle. Ignorer cette étape provoque une panne électrique immédiate dès la mise sous tension.
Les réalités de l"installation perturbent souvent les calendriers de production. Les installations doivent estimer les temps d’arrêt avec précision. Le câblage du récepteur directement dans le panneau de commande prend du temps. Les techniciens doivent mapper chaque relais à la fonction moteur correcte. Ne précipitez pas la phase de mise en service. La réalisation de tests obligatoires de charge et de signal avant la mise en service garantit la sécurité. Les techniciens doivent tester la réponse d"arrêt d"urgence dans des conditions de pleine charge. Ils doivent vérifier la force du signal sur toute la piste.
La gestion du changement est dictée par le succès à long terme. Les opérateurs sont confrontés à une courbe de formation distincte. Le passage d"un pendentif captif à une unité sans fil modifie leurs points de référence physiques. La formation doit mettre l’accent sur la conscience spatiale. Les listes de contrôle d"inspection quotidienne nécessitent des mises à jour immédiates. Les opérateurs doivent intégrer les vérifications de la batterie à leurs routines matinales. Ils doivent effectuer des inspections visuelles du boîtier pour détecter les fissures capillaires. Les équipes de maintenance doivent définir un planning strict pour les éventuels remplacements de relais. La gestion proactive des changements transforme une installation complexe en une mise à niveau transparente.
La sélection du bon système de contrôle à distance représente une intégration de flux de travail essentielle, et pas seulement un simple achat de matériel. Vous modifiez fondamentalement la façon dont les opérateurs interagissent avec les charges dangereuses. Le véritable succès nécessite un équilibre entre le confort ergonomique et une conformité rigoureuse en matière de sécurité. Un système inadapté crée des goulots d’étranglement opérationnels cachés et des risques de sécurité inacceptables.
Vous devez donner la priorité aux fournisseurs fournissant des certifications de sécurité transparentes, en particulier les notations SIL et PL. Exigez une cartographie des fréquences avant-vente auprès de votre fournisseur. Cela garantit un fonctionnement sans interférence adapté à l’environnement spécifique de votre installation. Portez une attention particulière à la manière dont le nouveau matériel interagira avec vos anciens palans existants.
Votre prochaine étape immédiate consiste à demander un audit de compatibilité complet. Engagez un spécialiste du levage aérien pour examiner vos panneaux électriques et vos schémas de contrôle actuels. Complétez cet audit technique avant de finaliser toute fiche technique. La préparation évite des échecs d’intégration coûteux sur toute la ligne.
R : Les batteries industrielles offrent généralement 12 à 40 heures de fonctionnement continu. La durée exacte dépend fortement de la chimie de la batterie et de la fréquence de transmission des signaux actifs. Les options lithium-ion offrent la durée de vie la plus longue. Les installations doivent toujours utiliser des pièces de rechange remplaçables à chaud. Cela garantit que les opérateurs peuvent remplacer instantanément une batterie déchargée sans interrompre le travail de production.
R : Oui. Les systèmes modernes utilisent des codes d"appariement d"identification uniques. Cela verrouille un émetteur spécifique exclusivement sur son récepteur. De plus, le saut de fréquence automatique (AFA) recherche activement les canaux radio clairs. Ces technologies fonctionnent ensemble pour éviter les interférences. Ils garantissent que les opérateurs ne peuvent pas prendre accidentellement le contrôle d"une grue adjacente lors d"opérations simultanées.
R : La plupart des unités industrielles disposent d"une portée de transmission standard de 300 à 500 pieds. Toutefois, la distance radio maximale ne devrait pas dicter les opérations. Pour une sécurité absolue, la portée opérationnelle doit toujours rester limitée à la ligne de mire visuelle de l"opérateur. Contrôler aveuglément une lourde charge à des centaines de mètres viole les normes de sécurité fondamentales.
R : La plupart des systèmes de haute qualité sont indépendants de la marque. Cependant, l’intégration nécessite une planification électrique minutieuse. Vous devez garantir une correspondance de tension correcte entre le récepteur et le panneau de la grue. Les techniciens doivent configurer correctement les sorties relais pour communiquer avec précision avec votre palan existant, qu"il utilise des VFD modernes ou des commandes de contacteurs plus anciennes.
